Wie baue ich die Tandembox in einem Unterschrank ein

Die Montage der Tandemboxen ist gar nicht so schwer.
Zunächst ein Film des Herstellers Blum, wie die Montage einer Tandembox-Schublade in einem Schrank funbktioniert (incl. der Einstellung der Tipon-Blumotion Funktion)
Danach einige meiner Fotos beim Umbau eines Schrankes -> Die vorhandenen Türen werden zu Schubladenmöbelfronten umfunktioniert.


Dieses Video wurde vom Hersteller Blum erstellt.


Und nun ein weiteres Beispiel:
Wir möchten einen Unterschrank mit Türe umbauen zu einem Unterschrank mit Frontauszug und einem darüberliegendem Innenauszug.

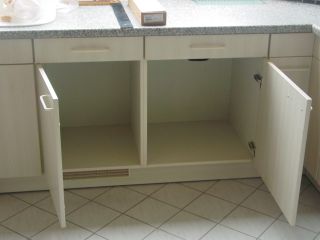

Vorher Nachher
Istzustand So soll es werden

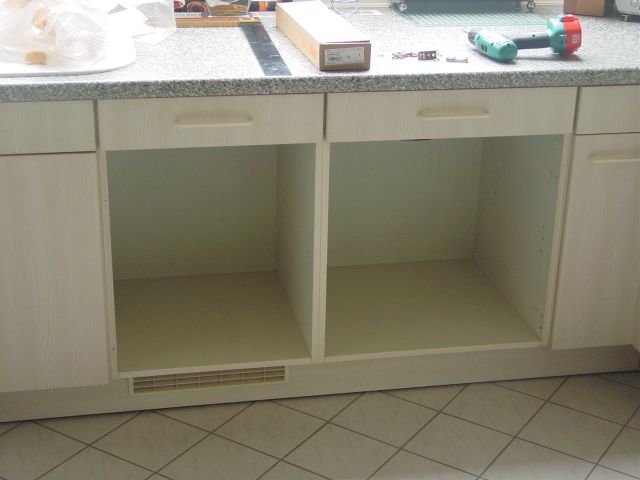

Zunächst werden die Türen abgenommen und die Scharniere entfernt.

Die Beschläge entfernen

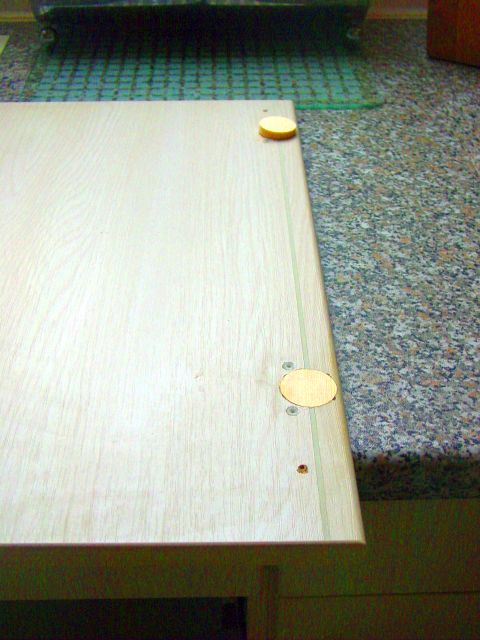

An den Türen werden die Bohrungen der Scharniere (Topfbänder) mit Massivholzplättchen (auf Anfrage erhältlich) ausgeleimt. Dazu Leim in die Bohrung geben und die Massivholzplättchen bündig einklopfen.



Topfbänder werden ausgeleimt, damit die Befestigungen für die Schublade angebracht werden können

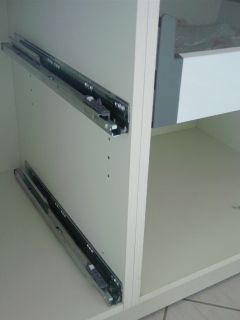

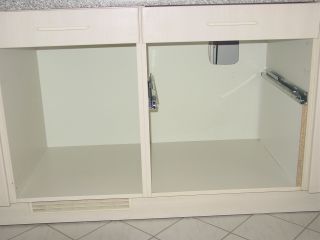

Anschließend werden die Auszugsschienen im Schrank befestigt.

Die Schienenvorderkante wird um 5mm zurückgesetzt.

Schienen im Schrank befestigen Schienen im Schrank befestigen

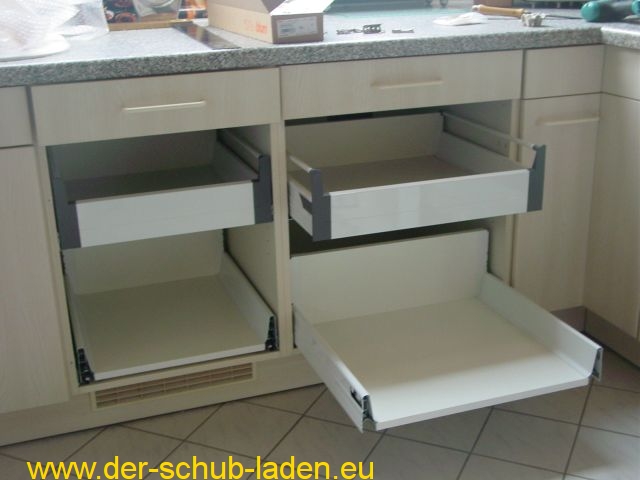

Danach können die Auszüge / Schubladen / Schubfächer bzw. die Innenauszüge auf die Auszugsschienen geschoben werden.

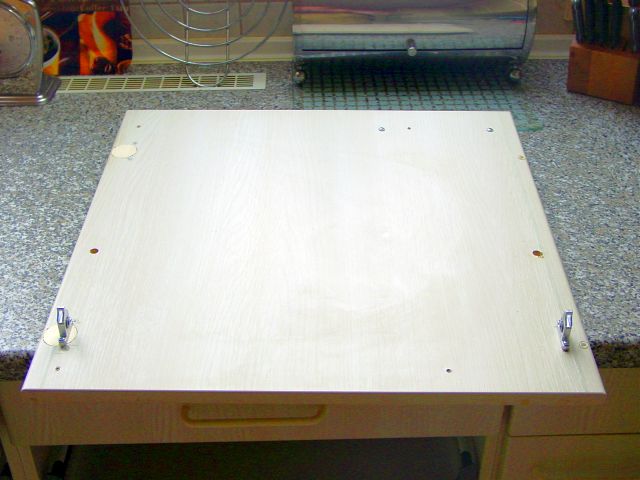

Anschließend werden die Frontbefestigungen an die ehemalige Türe angeschraubet und die 10mm Bohrung für die Relingstangen gebohrt.

Frontbefestigung an Frontplatte anschrauben

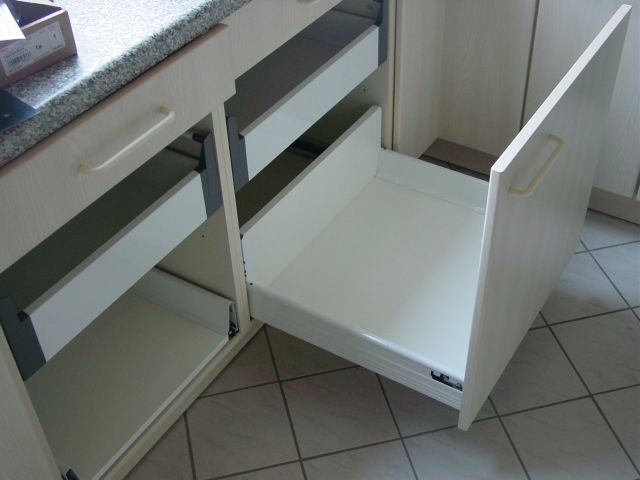

Nun können Sie die Front an den untersten Auszug einclipsen.

Front an Auszug clipsen

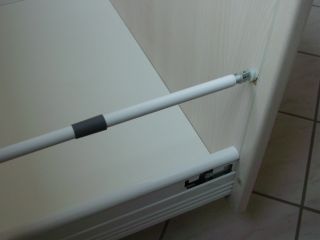

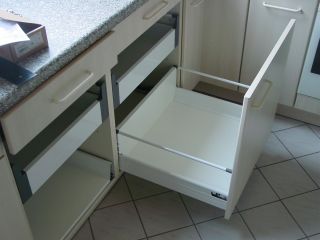

Jetzt werden die Relingstangen noch eingebaut.

Relingstangen in die Frontplatte einbauen Relingstange in ehemalige Türe befestigen



Zum Schluß wird die Möbelfront noch ausgerichtet. Sie können die Frontplatte 3-dimensional verstellen.

  • In der Neigung: durch Drehen der Relingstangen verkürzen oder verlängern sich diese
  • nach links oder rechts
  • und ind der Waage, damit die Räume zwischen den Fronten gleich werden

Hinweise zum Zusammenbau der Tandembox Schubladen/Auszüge gibt es hier.

08.02.2008
